一、概述

聚乙烯（PE）給水管材具有耐腐蝕、柔韌性好、使用壽命長等優點，廣泛應用于市政供水、農田灌溉及燃?xì)廨斔皖I(lǐng)域。PE給水管材生產線以PE樹脂為原料，通過擠出成型、真空定徑、冷卻牽引、定長切割等連續工序，生產出直徑從20mm到1200mm的管材。該生產線采用高效螺桿和精密控制系統，可實現高速穩定擠出，管材壁厚均勻，符合國家標準對承壓管材的要求。

二、原料干燥與輸送系統

PE原料（通常為PE80或PE100級）多為吸濕性較低的聚烯烴材料，但仍需在加工前進行干燥處理，以去除表面水分，防止管材內壁產生氣泡。生產線前端配備熱風干燥機或除濕干燥系統，干燥溫度70-80℃，時間1-2小時，使原料含水率降至0.02%以下。干燥后的原料通過真空上料機或氣力輸送系統送入擠出機料斗。對于需要添加色母或抗老化助劑的配方，生產線配置失重式計量喂料裝置，將基礎樹脂與色母按比例精確混合，保證管材顏色均勻且性能穩定。

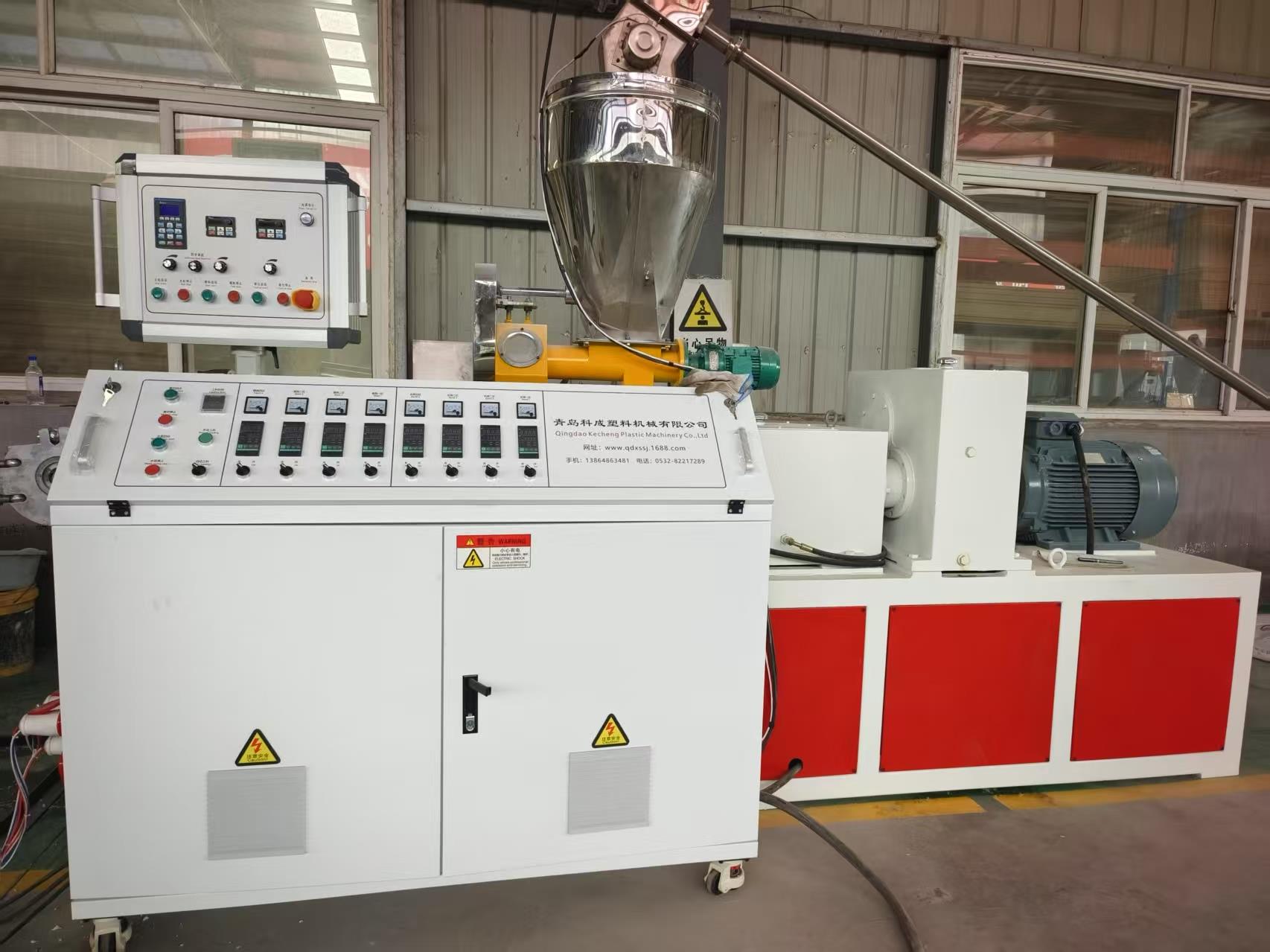

三、單螺桿擠出機與模具

PE管材擠出多采用單螺桿擠出機，螺桿直徑從45mm到150mm不等，長徑比（L/D）通常為30:1至36:1。螺桿設計采用屏障型或分離型結構，并配置混煉段，以提高塑化質量和產量。機筒設置多段PID加熱/冷卻系統，可根據不同PE牌號設定溫度曲線，一般從加料段的160℃逐漸升至均化段的200-220℃。螺桿由交流變頻或伺服電機驅動，扭矩大且能耗低。

擠出模具是決定管材尺寸精度的關鍵。螺旋芯棒式模具使熔體在流道中均勻分布，經壓縮段后形成厚薄均勻的管坯。模具口徑根據管材外徑設計，并考慮PE熔體的離模膨脹率。?？谔幣溆锌招恼{(diào)節螺釘，可微調管材壁厚的同心度。對于生產大口徑管材（≥400mm），模具還需配備共擠環，用于擠出帶有標識條紋或保護層的管材。

四、真空定徑與冷卻系統

熔融管坯離開機頭后進入真空定徑箱。定徑套為銅制或不銹鋼制筒狀結構，內壁布滿微細真空孔。在-0.02至-0.08MPa真空壓力作用下，管坯被吸附在定徑套內壁，形成精確的外徑和圓度。同時，定徑箱內噴淋冷卻水（10-20℃）迅速冷卻管材表面，使其固化定型。真空定徑采用多段式設計，第一段負責外徑定形，后續段進一步加強冷卻。

冷卻系統由多組噴淋冷卻箱組成，每箱均配置環形噴淋嘴，管材從中心穿過，冷卻水從四周均勻噴淋。冷卻箱之間相互隔離，水溫可分段調節（進水段較熱，末端較冷），以防止管材因驟冷產生內應力。冷卻總長度根據生產線速度和管材壁厚確定，通常為6-24米。

五、牽引與切割

牽引機采用多履帶式結構，履帶表面覆蓋橡膠或聚氨酯塊，以增大摩擦并保護管材表面。履帶通過伺服電機驅動，實現與擠出速度的精確同步。牽引速度決定了管材的壁厚——速度越快，壁厚越薄，反之亦然?？刂葡到y(tǒng)通過測徑儀反饋的管材直徑實時調整牽引速度，形成閉環控制，確保壁厚均勻。

切割裝置根據管材直徑不同，選用行星切割機或鋸片切割機。行星切割機適用于大口徑管材（≥200mm），其刀片圍繞管材公轉切削，切口平整且無毛刺。小口徑管材則采用無屑切割或飛鋸。切割長度可根據需求設定，常見長度為6m、9m或12m，精度±2mm。切割后的管材通過翻料架自動堆放或進入包裝工位。

六、在線質量檢測與控制

先進PE管材生產線配備超聲波測厚儀或激光測徑儀，可在線實時監測管材外徑、壁厚及橢圓度。數據反饋至控制系統，自動調整牽引速度、真空度或溫度，確保產品合格。此外，配備噴碼機在線打印生產日期、規格標準及批次號，實現質量追溯。

七、結語

PE給水管材生產線憑借高效擠出、真空定徑及閉環控制技術，實現了大口徑承壓管材的連續穩定生產。其產出的管材具有優異的耐壓性和抗慢速裂紋增長性能，是現代供水及燃?xì)廨斔途W(wǎng)絡的骨干裝備。
